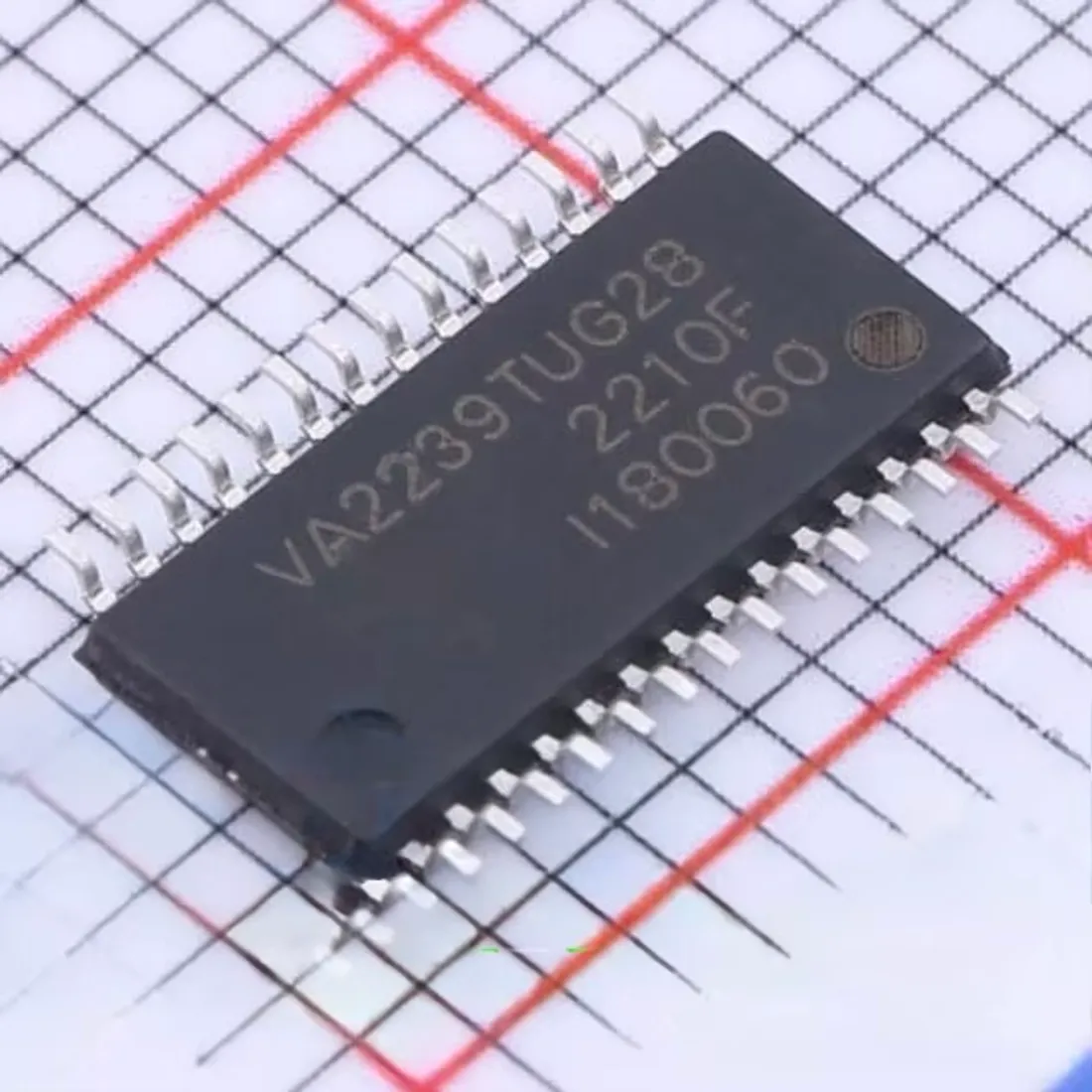

Изображение носит справочный характер

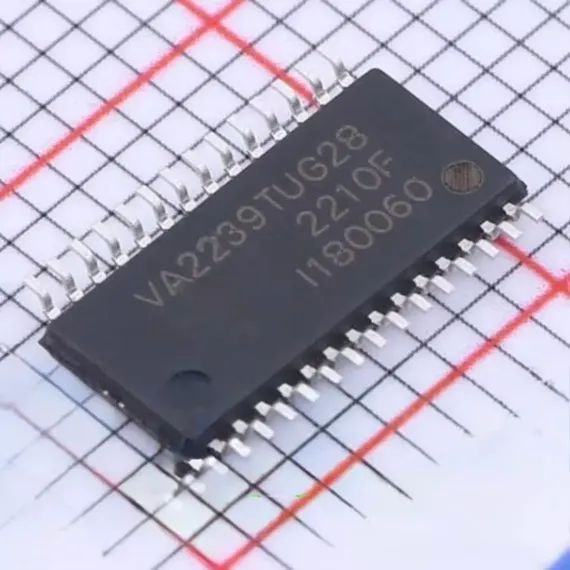

Микросхема VA2239TUG28 / TSSOP28

Name: Микросхема VA2239TUG28 / TSSOP28
Price: 15.0 BYN
Availability: OutOfStock

Артикул: 223928-B

15 BYN

Экономия -15 BYN

VA2239 — фильтровый (Filterless) стерео‑усилитель класса D с высокой мощностью

Ключевые параметры:
• Напряжение питания: 4.5…26 В
• Выходная мощность (стерео, BTL):
– 2 × 50 Вт на 4 Ом (21 В, THD+N 10%)
– 2 × 35 Вт на 4 Ом (18 В, THD+N 1%)
• Моно (PBTL):
– 1 × 60 Вт на 3 Ом (18 В, 1%)
– 1 × 80 Вт на 3 Ом (24 В, <1%)
• КПД: до 90% (8 Ом)
• Переключаемые частоты ШИМ: 400 / 500 / 600 кГц, 1 МГц — для защиты от помех в АМ-диапазоне
• RDS(ON) выходных ключей: 100 мОм (верхний + нижний)

Открыть Datasheet

Нет в наличии0

Оформить в WhatsApp

Оформить в Telegram

Минимальная сумма для оформления заказа 10 BYN

Другие микросхемы

VA2239 — фильтровый (Filterless) стерео‑усилитель класса D с высокой мощностью

Назначение: мультимедийные колонки, автомобильные послепродажные системы, саундбары и бумбоксы.

Функциональные возможности:
• Регулируемый коэффициент усиления (20…36 дБ) внешним делителем напряжения
• Мастер/слэйв синхронизация нескольких микросхем
• Функция Power Limit (ограничение выходной мощности)
• Выход Fault Indication
• Встроенная защита DC Detect для динамиков

Защиты:
• Обрыв/КЗ выхода
• Перегрев с автовосстановлением (трип при ~170°C, гистерезис 20°C)
• Защита динамика от постоянного тока (DC Detect)

Аудио‑параметры (12 В, 4 Ом):
• THD+N @ 10 Вт: 0.03%
• Signal‑to‑Noise Ratio (SNR): 97 дБ
• Crosstalk: 93 дБ
• PSRR: 70 дБ
• Напряжение шума (A‑weighted): 80 мкВ(rms)

Особенности:
• Anti‑Pop при вкл/выкл
• Не требует LC‑фильтра (Filterless), но при необходимости ставится ферритовый чип‑бисер или LC
• Для высоких частот — снабберы (10 нФ + 3.3 Ом) на выходах
• Низкий ток выключения: 250…500 мкА

Корпус: TSSOP‑28 (с теплоотводящей подложкой)

Применение: мощные батарейные или сетевые аудиосистемы, где нужна высокая эффективность, небольшое количество внешних компонентов и защита колонок.

Тип корпуса:

TSSOP28

Бренд:

Viva

Страна происхождения:

Китай
