Транзисторы — это важнейшие элементы современной электроники, используемые для усиления, переключения и управления сигналами в различных устройствах. Существует два основных типа транзисторов: биполярные (BJT) и полевые (FET). Каждый тип имеет свои конструктивные особенности, преимущества и недостатки, что делает их подходящими для выполнения разных задач. В этой статье мы рассмотрим ключевые различия между этими двумя типами транзисторов, их сильные и слабые стороны, а также их области применения.

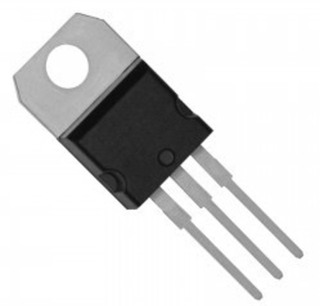

Биполярные транзисторы: устройство и принцип работы

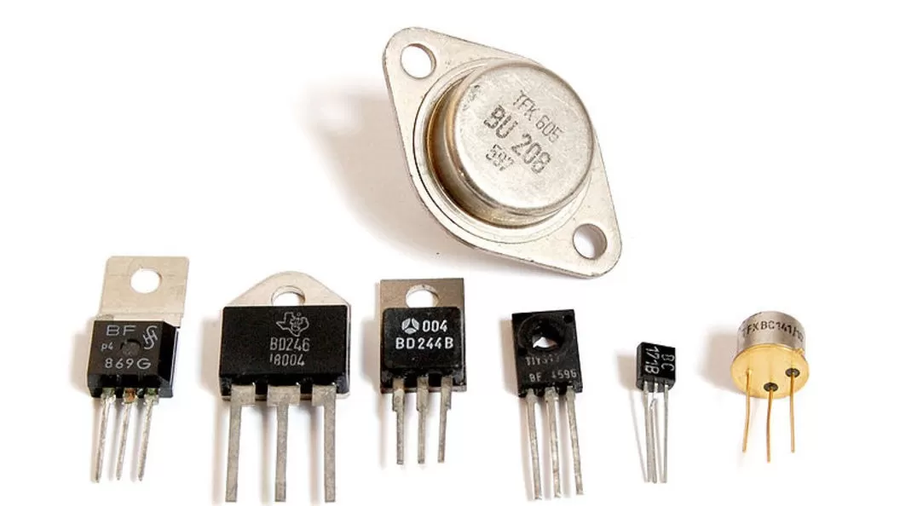

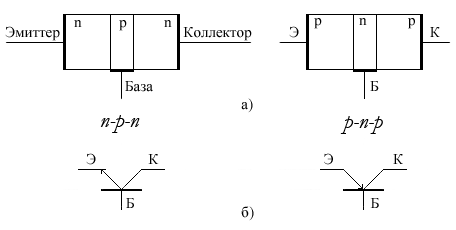

Биполярные транзисторы (BJT) работают за счет двух типов носителей заряда — электронов и дырок, отсюда их название "биполярные". Конструкция включает три слоя полупроводников с чередующейся проводимостью (n-p-n или p-n-p). Основные элементы BJT: эмиттер, база и коллектор. Управление происходит за счет подачи тока на базу, что позволяет контролировать ток между эмиттером и коллектором, вызывая усиление сигнала.
Принцип работы заключается в том, что небольшой ток базы управляет большим током между эмиттером и коллектором, что и обеспечивает усиление сигнала.
Полевые транзисторы: устройство и принцип работы
Полевые транзисторы (FET), в отличие от биполярных, используют только один тип носителей заряда — либо электроны, либо дырки. Основные элементы FET включают исток (source), сток (drain) и затвор (gate). Ток между истоком и стоком регулируется электрическим полем, создаваемым на затворе, что изменяет сопротивление канала. Важное отличие — управление осуществляется без прямого протекания тока через затвор.
Принцип работы FET основан на воздействии электрического поля на канал, что позволяет регулировать ток без подачи тока на затвор, как это происходит в BJT.
Достоинства и недостатки биполярных транзисторов
Достоинства:
-
Высокое усиление сигнала. Биполярные транзисторы обеспечивают сильное усиление, так как небольшой ток базы управляет значительным током коллектора.
-
Быстрое переключение. В некоторых приложениях BJT могут работать быстрее, что важно для высокочастотных схем.
-
Хорошая линейность. BJT обеспечивают плавное и точное усиление сигнала, что делает их незаменимыми в аналоговых схемах, например, в аудиотехнике.
Недостатки:
-
Высокое энергопотребление. Для управления транзистором требуется постоянный ток на базе, что увеличивает энергозатраты.
-
Тепловыделение. При работе BJT может выделять больше тепла, что требует дополнительного охлаждения.
-
Сложное управление. Управление BJT может быть чувствительно к изменениям температуры, что усложняет использование в некоторых системах.
Достоинства и недостатки полевых транзисторов
Достоинства:
-
Малое потребление энергии. Полевые транзисторы практически не потребляют ток через затвор, что делает их более энергоэффективными.
-
Простота управления. Управление осуществляется только напряжением на затворе, без необходимости подачи тока, что упрощает интеграцию в схемы.
-
Высокое входное сопротивление. FET имеет высокий входной импеданс, что снижает воздействие на управляющие цепи и идеально подходит для высокоимпедансных схем.
Недостатки:
-
Низкое усиление тока. FET обеспечивают меньшее усиление по сравнению с BJT, что может ограничивать их применение в некоторых аналоговых схемах.
-
Чувствительность к статике. Полевые транзисторы уязвимы к статическому электричеству, что требует защиты при установке и эксплуатации.
-
Ограничения по частоте. FET могут не справляться с высокочастотными задачами, где требуется быстрое переключение.
Когда использовать биполярные транзисторы?
Биполярные транзисторы подходят для приложений, где требуется усиление аналоговых сигналов, работа с большими токами и высокочастотные задачи. Их часто используют в аудиоустройствах, источниках питания, а также в схемах управления электродвигателями.
Когда использовать полевые транзисторы?
Полевые транзисторы лучше подходят для цифровых схем и устройств, где требуется минимальное потребление энергии и простое управление. Они широко применяются в логических схемах, микроконтроллерах и системах с низкими тепловыми потерями.
Выбор между биполярными, полевыми транзисторами и транзисторами биполярными с изолированным затвором зависит от задач конкретного проекта. Биполярные транзисторы обеспечивают лучшее усиление и работу с высокими токами, но требуют больше энергии. Полевые транзисторы более энергоэффективны и просты в управлении, но их усилительные характеристики ниже. Таким образом, для мощных аналоговых схем больше подойдут BJT, а для энергоэффективных цифровых систем — FET.
