02 Сентября 2024

Современные конденсаторы: виды, классификация

Современные конденсаторы: виды, классификация

Конденсаторы — это незаменимые элементы большинства электрических и электронных схем. Они используются в самых разных устройствах, от простых бытовых приборов до сложных промышленных установок. В этой статье мы рассмотрим виды и классификацию современных конденсаторов, из чего они состоят, их основные параметры, сферы применения и методы проверки работоспособности и заряда.

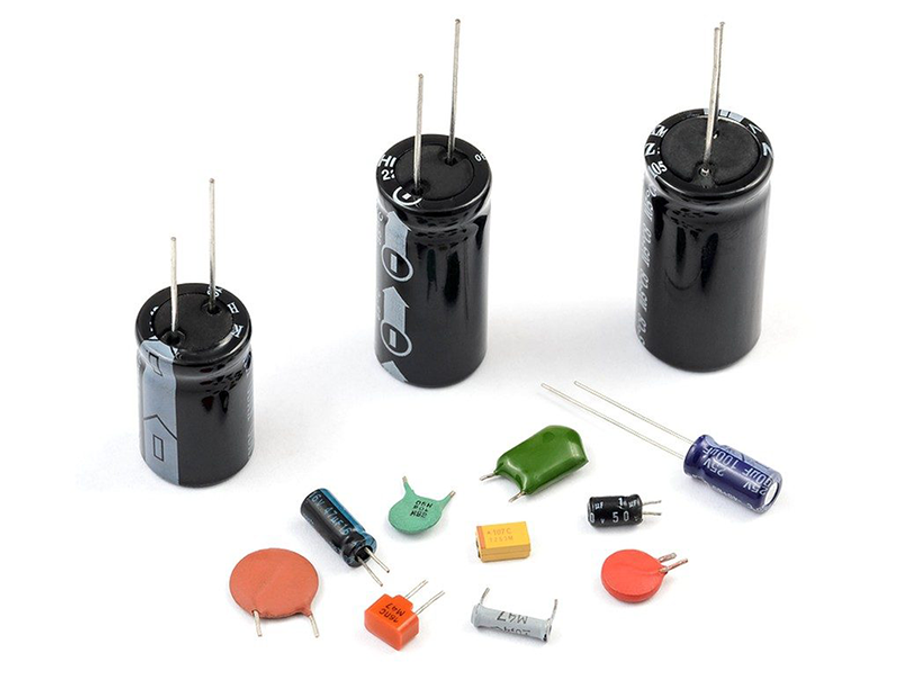

Виды конденсаторов

Виды и классификация конденсаторов

Современные конденсаторы различаются по ряду параметров, таких как тип диэлектрика, конструкция и назначение. Основные виды конденсаторов:

1. Электролитические конденсаторы

Электролитические конденсаторы обладают высокой ёмкостью и используются в цепях, где требуется хранение значительных зарядов. Они бывают алюминиевыми и танталовыми:

  • Алюминиевые конденсаторы: чаще всего применяются в фильтрах питания и схемах сглаживания пульсаций.

  • Танталовые конденсаторы: обладают большей надёжностью и стабильностью, используются в схемах, требующих высокой точности.

2. Керамические конденсаторы

Керамические конденсаторы имеют малую ёмкость, но они компактны и устойчивы к температурным изменениям. Эти конденсаторы широко применяются в высокочастотных схемах и для развязки цепей.

3. Плёночные конденсаторы

Плёночные конденсаторы отличаются высокой стабильностью и низким уровнем потерь. Они используются в аудиосистемах, фильтрах и цепях с высокой точностью.

4. Слюдяные и полистирольные конденсаторы

Эти конденсаторы обеспечивают точность и стабильность, используются в радиотехнических и измерительных приборах, где важна минимальная погрешность.

5. Суперконденсаторы

Суперконденсаторы обладают чрезвычайно высокой ёмкостью и используются для накопления энергии в системах с большими потребностями, например, в электротранспорте и системах резервного питания.

Из чего состоят конденсаторы

Конденсатор состоит из двух основных частей:

  • Обкладки: два проводящих материала, между которыми создаётся электрическое поле.

  • Диэлектрик: изоляционный материал между обкладками, который увеличивает ёмкость и предотвращает короткое замыкание. Диэлектриком может служить воздух, бумага, плёнка, керамика, слюда или электролит.

Основные параметры конденсаторов

Конденсаторы характеризуются рядом параметров, которые определяют их применимость в различных схемах:

  • Ёмкость (C): измеряется в фарадах (Ф) и определяет количество электрического заряда, которое может накопить конденсатор.

  • Номинальное напряжение: максимальное напряжение, при котором конденсатор может работать без риска повреждения.

  • Ток утечки: ток, который медленно протекает через диэлектрик даже при отсутствии нагрузки.

  • Эффективное сопротивление (ESR): параметр, показывающий потери в конденсаторе. Чем меньше ESR, тем лучше.

  • Температурный коэффициент: указывает на изменение ёмкости конденсатора при изменении температуры.

Сфера применения конденсаторов

Сфера использования конденсаторов

Конденсаторы находят применение в самых различных областях:

  • Энергетика: для сглаживания пульсаций, накопления и распределения энергии.

  • Аудио и видео аппаратура: в фильтрах и схемах улучшения качества сигнала.

  • Медицинское оборудование: для стабилизации и фильтрации электрических сигналов.

  • Телекоммуникации: в схемах фильтрации и развязки.

  • Электротранспорт: суперконденсаторы используются для накопления и выдачи больших объёмов энергии.

Как проверить работоспособность и заряд конденсатора

Для проверки конденсатора на работоспособность и оценку его заряда используются следующие методы:

1. Визуальный осмотр

Начните с осмотра конденсатора на наличие видимых дефектов: вздутия, утечек электролита, повреждений корпуса.

2. Проверка мультиметром

Используя мультиметр, можно измерить ёмкость конденсатора и проверить его на короткое замыкание. Для этого:

  • Установите мультиметр в режим измерения ёмкости и подключите его к выводам конденсатора.

  • Измерение сопротивления: в режиме омметра подключите щупы к выводам конденсатора. Если сопротивление начинает расти с нуля и постепенно стремится к бесконечности, конденсатор исправен.

3. Проверка с помощью ESR-метра

Для более точной оценки состояния конденсатора измерьте его эквивалентное последовательное сопротивление (ESR). Высокое значение ESR указывает на износ или повреждение конденсатора.

4. Зарядка и разрядка

Подключите конденсатор к источнику постоянного напряжения для его зарядки. Затем отключите источник и подключите конденсатор к резистору. Если через некоторое время напряжение на резисторе начнёт падать, конденсатор исправен.

Заключение

Конденсаторы — это важные компоненты большинства электронных устройств, и их выбор требует тщательного подхода. Понимание видов, параметров и принципов работы конденсаторов поможет вам правильно подобрать нужный элемент и проверить его исправность перед использованием. Это обеспечит надёжную работу ваших электрических и электронных схем.

Товары, упомянутые в статье
1.50 BYN

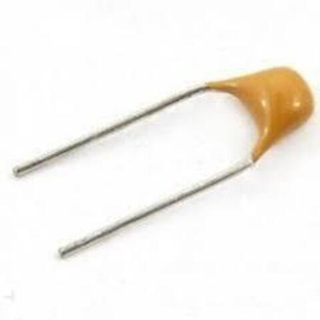

Конденсатор керамический 8200pF 50v (упаковка 10 шт)
В наличии
1.50 BYN
Конденсатор керамический SMD 2pF 50v / 0603 (упаковка 10шт)
В наличии
1 BYN

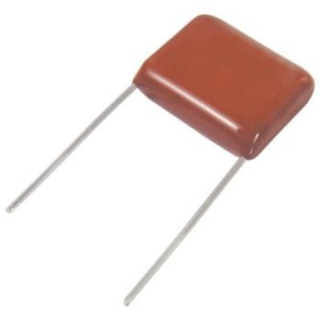

Конденсатор пленочный 1мкФ 63в / CL-21
В наличии
8 BYN
Пусковой конденсатор 12мкФ 450в гибкие выводы / CBB60 / FARATON
В наличии: 10 шт
Пусковой конденсатор 120мкФ 450в гибкие выводы/ CBB60 / Titan
−20%
32 BYN 40 BYN
Пусковой конденсатор 120мкФ 450в гибкие выводы/ CBB60 / Titan
В наличии: 2 шт
0.20 BYN

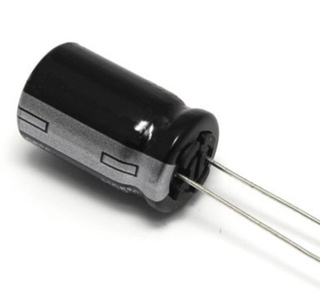

Конденсатор электролитический 1мкф 63в 105°С CD263 / 5x11 / Elzet
В наличии: 700 шт
2 BYN

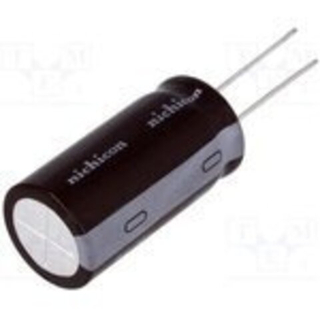

Конденсатор электролитический 2,2мкФ 50в 85°С VX / 5x11 / Nichicon
В наличии: 88 шт
2 BYN

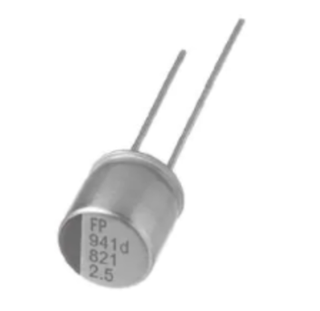

Конденсатор полимерный 680мкФ 6,3в / 8x8 / Capxon
