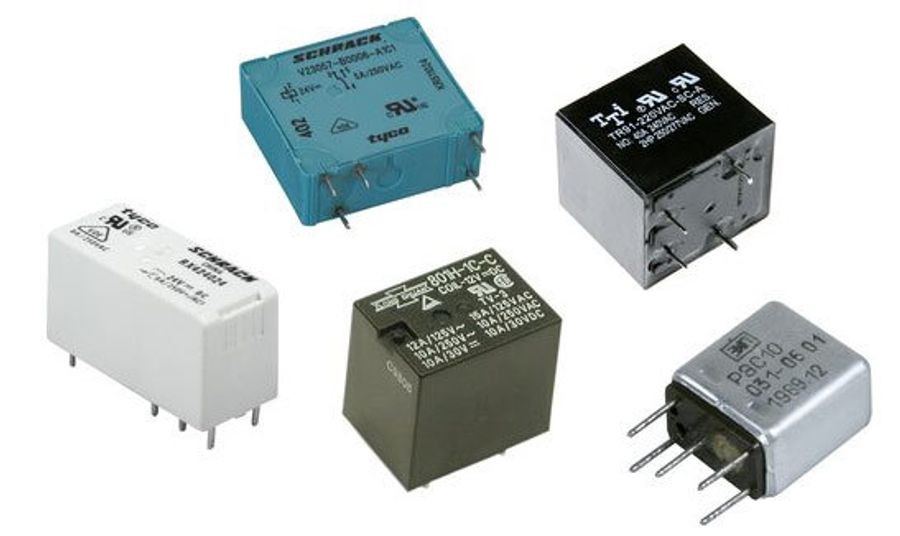

Реле — это незаменимый элемент в системах управления и автоматизации, позволяющий управлять электрическими цепями. Эти устройства находят широкое применение в различных сферах, начиная от бытовой техники и заканчивая сложными промышленными установками. Понимание принципов работы реле, их устройства и типов поможет сделать правильный выбор для решения конкретных задач.
Принцип работы реле
Основной принцип работы реле заключается в том, что оно замыкает или размыкает электрическую цепь при подаче управляющего сигнала. Чаще всего реле основано на электромагнитной индукции. Когда через обмотку реле проходит электрический ток, создаётся магнитное поле, которое притягивает подвижный контакт (якорь), тем самым замыкая или размыкая цепь.
Некоторые реле, такие как полупроводниковые или тепловые, работают на других принципах — от воздействия температуры до изменений в свойствах полупроводников.
Устройство реле
Реле состоит из нескольких основных компонентов:
-
Обмотка (катушка) — провод, через который проходит ток и создаёт магнитное поле.
-
Якорь — подвижная часть, которая срабатывает под действием магнитного поля, изменяя состояние контактов.
-
Контакты — части, замыкающие или размыкающие электрическую цепь. Контакты могут быть нормально замкнутыми (NC) или нормально разомкнутыми (NO).
-
Пружина — возвращает якорь в исходное положение, когда ток в обмотке исчезает.
Задачи реле
Реле выполняют несколько ключевых функций:
-
Коммутация цепей. Реле позволяет включать и отключать электрические цепи, реагируя на управляющие сигналы.
-
Защита оборудования. В релейных системах защиты реле отключает оборудование в случае перегрузки, короткого замыкания или других аварийных ситуаций.
-
Управление нагрузкой. Реле используется для автоматического управления нагрузкой, основываясь на поступающих внешних сигналах.
Виды реле
Существует несколько типов реле, которые различаются по своему назначению и принципу действия:
-
Электромагнитные реле. Это наиболее распространённый тип реле, в основе которого лежит электромагнитное действие. Они применяются для управления и защиты систем.
-
Тепловые реле. Реагируют на изменения температуры и используются для защиты от перегрева, например, в электродвигателях.
-
Полупроводниковые реле. Используют полупроводниковые элементы вместо механических контактов, что обеспечивает высокую скорость работы и исключает механический износ.
-
Реле времени. Эти реле работают с задержкой, что необходимо в автоматических системах, требующих временной паузы.
-
Реле контроля напряжения и тока. Следят за отклонениями от заданных параметров сети и обеспечивают защиту систем.
Отличия реле от контактора
Хотя реле и контактор выполняют схожие функции по управлению электрическими цепями, между ними есть значительные различия:
-
Назначение. Реле предназначены для работы с сигналами и маломощными цепями, тогда как контакторы рассчитаны на коммутацию больших электрических нагрузок, таких как электродвигатели.
-
Нагрузка. Контакторы могут переключать цепи с высоким током и напряжением, в то время как реле работает с низковольтными сигналами.
-
Размеры. Контакторы, как правило, больше по размеру и рассчитаны на более интенсивное использование.
-
Срок службы. Полупроводниковые реле, благодаря отсутствию механических частей, имеют более длительный срок службы по сравнению с традиционными реле и контакторами.
Как выбрать реле
При выборе реле необходимо учитывать несколько важных факторов:
-
Назначение. Прежде всего, нужно чётко определить задачу: требуется ли реле для защиты, управления цепью или автоматизации.
-
Тип реле. Выбор между электромагнитным, тепловым, герконовым или твердотельным реле зависит от требований к скорости, долговечности и типу нагрузки.
-
Рабочие параметры. Важно учитывать, какие напряжение и ток будут коммутироваться реле, чтобы избежать перегрузок.
-
Дополнительные функции. Если необходимо задержка времени или контроль электрических параметров, стоит выбирать реле с этими возможностями.
-
Условия эксплуатации. Важно учитывать условия работы устройства: температурные колебания, влажность, наличие вибраций и других факторов, которые могут повлиять на работу реле.
Реле — это универсальные устройства для управления электрическими цепями, используемые в самых разных областях, от бытовой техники до промышленного оборудования. Правильный выбор реле, основанный на его типе, принципе работы и условиях эксплуатации, гарантирует надёжную и безопасную работу электрической системы.
