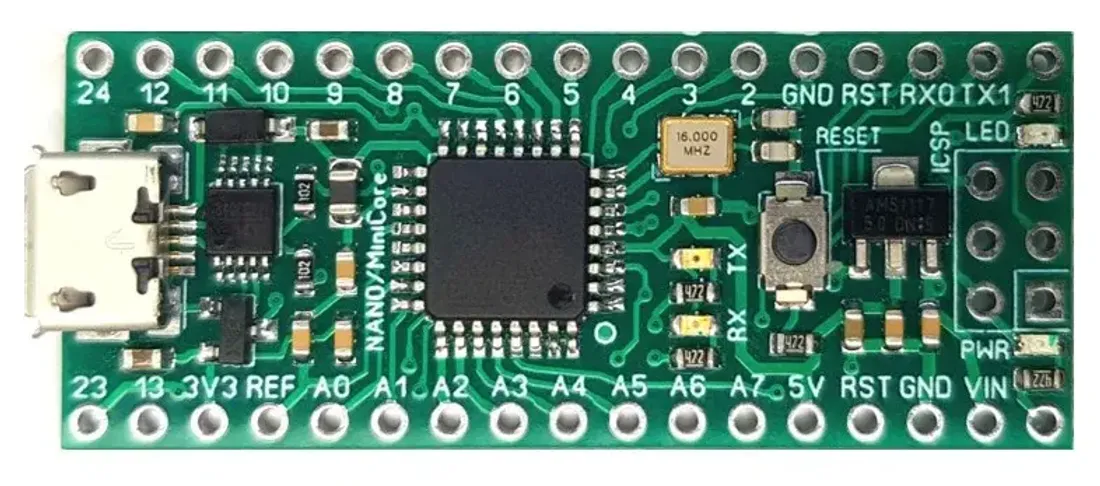

Отладочная плата Arduino NANO M328PB на ATMEGA328PB

Отладочная плата Arduino NANO M328PB на ATmega328PB (НОВАЯ ГЕНЕРАЦИЯ NANO R3.0)

Плата выполнена в классическом стиле а-ля NANO. Расположение выводов и функционал полностью совместимы с оригинальной платой NANO R3.0. Чип ATmega328PB обратно совместим с ATmega328P. Добавлено два новых порта (всего 24 I/O).

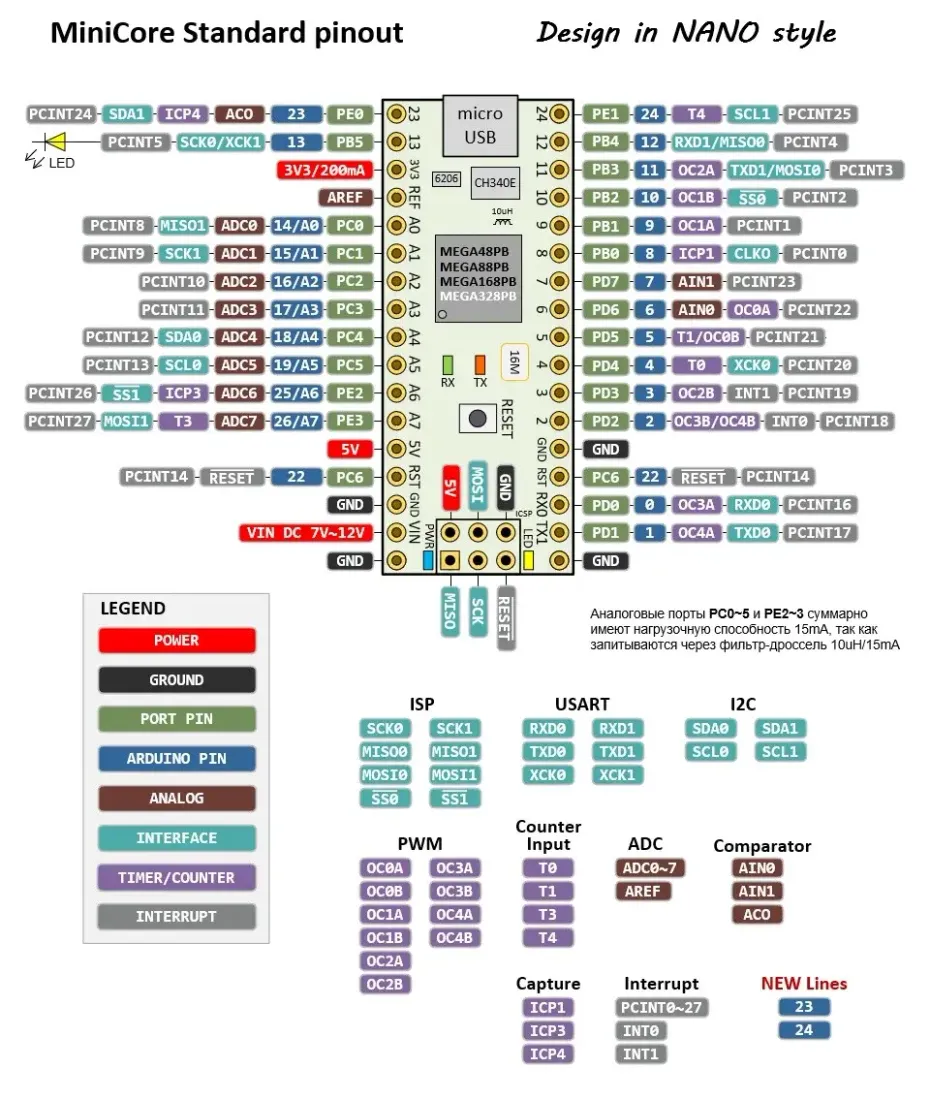

На борту: USB-UART (CH340E), стабилизатор на 5V/800mA, стабилизатор на 3.3V/200mA, фильтр-дроссель 10uH для ADC, светодиоды разных цветов. В комплекте — подробная цветная инструкция с распиновкой всех контактов.

Основные параметры:
• Питание: 5V (рабочее), вход 7–12V
• МК: ATmega328PB, 16 МГц
• USB-UART: CH340E | LDO: 5V/800mA, 3.3V/200mA
• Память: Flash 32КБ, RAM 2КБ, EEPROM 1КБ
• Порты: всего 24 I/O (цифровых 16, из них 10 ШИМ; аналоговых входов 8, 10 бит)
• ADC: 10-бит
• Аналоговый компаратор: есть
• Интерфейсы: 2×USART, 2×SPI, 2×I2C
• Таймеры: 2×8 бит, 3×16 бит, RTC
• Фильтр-дроссель для ADC: 10uH
• Unique Device ID

Среды разработки: Arduino IDE, Microchip Studio, PlatformIO и др.
